工业管道加热器的设计结构及其组成部分
2021-7-15 阅读次数:[2887]

管道加热器是主要对液体或气体行加热的电加热设备。加热器的发热元件为不锈钢电加热管,加热器内腔设有多个折流板(导流板),引导液体或气体流向,延长其在内腔的滞留时间,从而使其充分加热,使其加热均匀,提高热交换效率。加热器的加热元件为不锈钢无缝钢管内装入电热丝,空隙部分填满有良好导热性和绝缘性的氧化镁粉后缩管而成的。当电流通过高温电阻丝的时候,产生的热通过结晶氧化镁粉向加热管表面扩散,再传递到被加热液体或气体中去,以达到加热的目的。

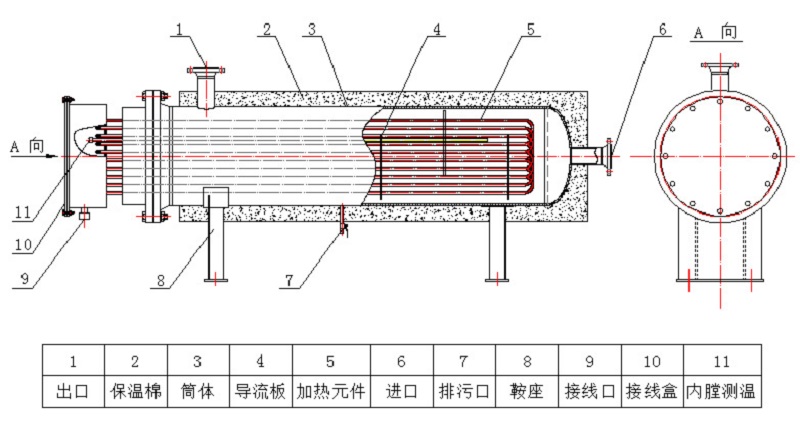

管道加热器由电加热器壳体、电加热元件、固定支撑座、保温层以及测温元件几部分组成。

1、电加热器壳体:壳体为卧式或立式结构,材质根据用户需求采用碳钢或不锈钢材质,进出口连接法兰或螺纹管等,根据用户工况可以设置上进上出,上进下出,右进上出,下进上出等。

2、加热元件:加热方式采用法兰式加热管直接加热,法兰电加热器选用SUS304不锈钢管制作(根据加热介质可选择电加热管材质:SUS310S、SUS316L等),安装在电加热器壳体内部,直接加热气体,安装维护方便。电源接线盒由钢管加工制作成可打开的接线盒盖进行接线,下部留有一个电源电缆进线口及温度报警信号电缆进线口。

3、固定支撑座:由碳钢板焊接而成,下部配有安装固定孔。

4、保温层:采用优质硅酸铝纤维棉贴制成良好的保温层。硅酸铝纤维棉是目前加热设备使用成熟的一种性能较好的保温材料。其特点是:优良的热稳定性和化学稳定性、高温状态下仍松散柔软且具有良好的弹性、低导热率、低热容、优良的抗热震性能、不含任何结合剂和其它腐蚀性物质。

5、测温元件:测温元件大部分是PT100的热电偶,用于对加热元件进行实时的温度监测,以至于方便客户的使用。

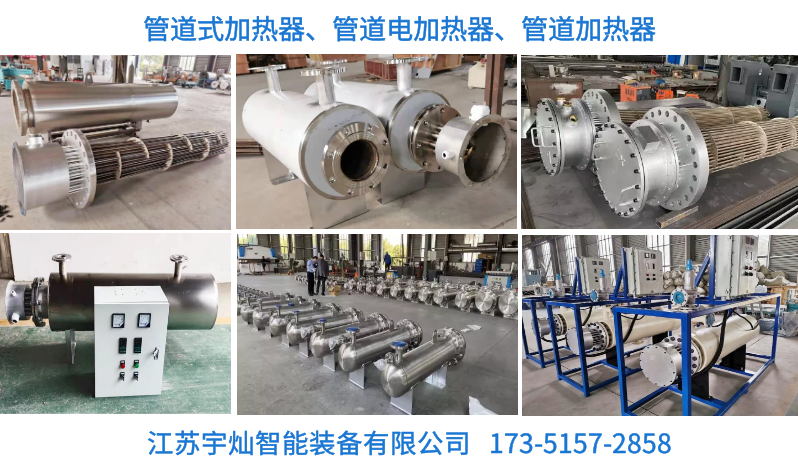

宇灿管道加热器
